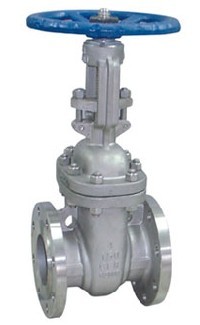

Z40H美標法蘭閘閥使用介質
Z40H美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K，工作溫度 -29~425℃（碳鋼）及 -40~500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、XIAO酸、醋酸、強氧化性介質及尿素等多種介質。
Z40H美標法蘭閘閥特點
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
Z40H美標法蘭閘閥【產品執行標準】
設計與制造：API 600
法蘭尺寸：ANSI B16.5
結構長度：ANSI B16.10
壓力~溫度：ANSI B16.34
檢驗與試驗：API 598
Z40H美標法蘭閘閥標準 STD
|
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力 -溫度 |
試驗 -檢驗 |
|
APl 600 |
ASME B16.10 |
ASME B16.5 |
ASTM B16.25 |
ASME B16.34 |
APl 598 |
Z40H美標法蘭閘閥壓力試驗
|
公稱壓力 PN（Lb） |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MDa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
Z40H美標法蘭閘閥主要零件材料
|
殼體 |
ASTM A216 WCB |
ASTM A351 CF8 |
|||
|
閘板 |
WCB |
CF8 |
CF8M |
Monel |
|
|
閥桿 |
F6a |
F304 |
F316 |
Monel |
F304 |
|
閘板密封面 |
13Cr 13Cr STL |
304 STL |
316 STL |
Monel |
304 304 STL |
|
閥座密封面 |
13Cr STL STL |
304 STL |
316 STL |
Morel |
304 STL STL |
|
殼體 |
ASTM A351 CF3 |
ASTM A351 CF8M |
ASTM A351 CF8 |
|
閘板 |
|||
|
閥桿 |
F304L |
F316 |
F316 |
|
閘板密封面 |
304L 304L STL |
316 316 STL |
316L 316L STL |
|
閥座密封面 |
304L STL STL |
316 STL STL |
316L STL STL |
|
壓力級
|
DN
（mm） |
NPS
（_n） |
L
|
d
|
H
|
W
|
H1
|
W1
|
H2
|
W2
|
電動裝置
|
||
|
RF
|
RTJ
|
BW
|
|||||||||||
|
600
（PN110） |
50
|
2
|
292
|
295
|
292
|
51
|
444
|
200
|
-
|
-
|
550
|
590
|
DZW20A
|
|
65
|
21/2
|
330
|
333
|
330
|
64
|
500
|
250
|
-
|
-
|
600
|
590
|
DZW20A
|
|
|
80
|
3
|
356
|
359
|
356
|
76
|
558
|
280
|
585
|
310
|
660
|
590
|
DZW30A
|
|
|
100
|
4
|
432
|
435
|
432
|
102
|
665
|
300
|
695
|
310
|
780
|
590
|
DZW45A
|
|
|
125
|
5
|
508
|
511
|
508
|
127
|
760
|
350
|
790
|
310
|
850
|
810
|
DZW60A
|
|
|
150
|
6
|
559
|
562
|
559
|
152
|
868
|
450
|
900
|
310
|
990
|
830
|
DZW90
|
|
|
200
|
8
|
660
|
664
|
660
|
203
|
1073
|
500
|
1110
|
310
|
1130
|
830
|
DZW120
|
|
|
250
|
10
|
787
|
791
|
787
|
254
|
1263
|
650
|
1300
|
460
|
1360
|
870
|
DZW180
|
|
|
300
|
12
|
838
|
841
|
838
|
305
|
1600
|
700
|
1650
|
460
|
1520
|
870
|
DZW250
|
|
|
350
|
14
|
889
|
892
|
889
|
337
|
1692
|
900
|
1750
|
460
|
1730
|
1170
|
DZW350
|
|
|
400
|
16
|
991
|
994
|
991
|
406.5
|
1835
|
900
|
1900
|
460
|
1840
|
1170
|
DZW500
|
|
|
900
（PN150） |
50
|
2
|
368
|
371
|
368
|
51
|
458
|
280
|
-
|
-
|
832
|
590
|
DZW20A
|
|
65
|
21/2
|
419
|
422
|
419
|
62
|
550
|
280
|
-
|
-
|
880
|
590
|
DZW30A
|
|
|
80
|
3
|
381
|
384
|
381
|
74
|
610
|
300
|
660
|
310
|
910
|
590
|
DZW30A
|
|
|
100
|
4
|
457
|
460
|
457
|
100
|
702
|
350
|
750
|
310
|
1020
|
590
|
DZW45A
|
|
|
125
|
5
|
559
|
562
|
559
|
125
|
850
|
400
|
900
|
310
|
-
|
-
|
DZW60A
|
|
|
150
|
6
|
610
|
613
|
610
|
150
|
980
|
500
|
1060
|
460
|
1060
|
830
|
DZW90
|
|
|
200
|
8
|
737
|
740
|
737
|
201
|
1100
|
650
|
1140
|
460
|
1150
|
830
|
DZWl20
|
|
|
250
|
10
|
838
|
841
|
838
|
252
|
1320
|
700
|
1370
|
460
|
1320
|
870
|
DZWl80
|
|
|
300
|
12
|
965
|
968
|
965
|
303
|
1500
|
900
|
1560
|
460
|
1580
|
870
|
DZW250
|
|
|
350
|
14
|
1029
|
1038
|
1029
|
322
|
1900
|
900
|
1950
|
600
|
1660
|
1170
|
DZW350
|
|
|
400
|
16
|
1130
|
1140
|
1130
|
373
|
2050
|
900
|
2100
|
600
|
1780
|
1170
|
DZW500
|
|
|
1500
（PN260） |
50
|
2
|
368
|
371
|
368
|
49
|
510
|
280
|
-
|
-
|
-
|
-
|
DZW30A
|
|
65
|
21/2
|
419
|
422
|
419
|
62
|
560
|
300
|
-
|
-
|
-
|
-
|
DZW30A
|
|
|
80
|
3
|
470
|
473
|
470
|
74
|
620
|
350
|
670
|
310
|
960
|
590
|
DZW45A
|
|
|
100
|
4
|
546
|
549
|
546
|
100
|
728
|
400
|
770
|
310
|
1040
|
810
|
DZW60A
|
|
|
125
|
5
|
673
|
676
|
673
|
125
|
870
|
450
|
920
|
310
|
-
|
-
|
DZW90
|
|
|
150
|
6
|
705
|
711
|
705
|
144
|
1000
|
500
|
1070
|
460
|
1250
|
830
|
DZWl20
|
|
|
200
|
8
|
832
|
841
|
832
|
192
|
1130
|
750
|
1180
|
460
|
1600
|
870
|
DZWl80
|
|
|
250
|
10
|
991
|
1000
|
991
|
239
|
1360
|
900
|
1410
|
600
|
2150
|
870
|
DZW250
|
|
|
300
|
12
|
1130
|
1146
|
1130
|
287
|
-
|
-
|
1620
|
600
|
2380
|
1170
|
DZW350
|
|
|
350
|
14
|
1257
|
1276
|
1257
|
315
|
-
|
-
|
2020
|
600
|
2580
|
1170
|
DZW500
|
|
訂貨須知
一、①Z40H美標法蘭閘閥產品名稱與型號②Z40H美標法蘭閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z40H美標法蘭閘閥型號，請按Z40H美標法蘭閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
